如何修改SOLIDWORKS中模型边线颜色

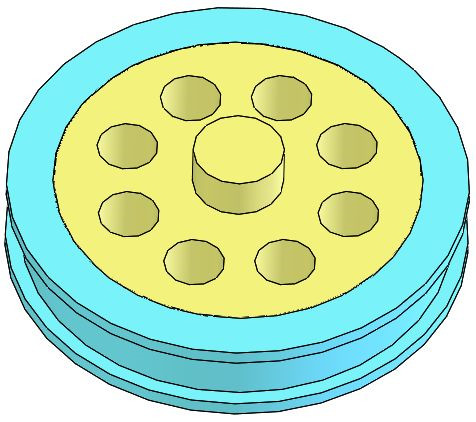

可以通过草图颜色来解决此类问题。以下模型为例讲解：1. 以图示高亮边线为例，以其他颜色突出该边线。2. 点击该边线所在平面，点击草图绘制。3. 草图处于激活状态，点选高亮边线，点击鼠标右键，选取转换实体引用。4. 退出草图，在Feature manager选中该新建草图，点击鼠标右键，弹出该对话框，点击草图颜色。5. 选取所要的颜色，点击确定。效果如下图所示，边线以红色突出显示。
利用SOLIDWORKS对模型进行对称检查

有时，我们是从客户那拿到的模型，那么多数我们不确定，（或者眼睛看）是不是对称的，对于这种情况，我们可以利用SOLIDWORKS的对称检查来完成；要检查相对于基准面的装配体零部件对称。一、单击对称检查（“工具”工具栏）二、为分析参数选择以下之一1、单一基准面，以测试选定基准面的对称性。2、双平行面，以测试位于两选定面中间且与之平行的基准面的对称性。3、两点，以测试垂直于所选定两点之间直线的基准面的对称性。三、对于带有子装配体的装配体，按需要选择视子装配体为零部件。选取该选
SOLIDWORKS二维草图绘制技巧与注意事项

在SOLIDWORKS中，草图是创建零件的基础，是进行三维实体建模的第一步。如果在绘制草图时，不注意一些技巧和方法，那么势必会给后续设计和修改带来诸多的麻烦。所以掌握一定的绘图技巧和方法，对于提高设计工作效率十分重要。一.草图绘制原则掌握草图绘制的原则能有效提高设计效率。草图绘制的一般原则有：1、分析模型，确定准草图的绘图平面和基本形状；2、利用好原点定位，用来确定特征在空间的位置；3、草图应尽量简单，以利于草图的管理和特征的修改；4、确定草图各元素间的几何关系、位置关系
SOLIDWORKS中的草图与其他2D软件的不同之处

在 SOLIDWORKS 中，工程图为您从 3D 零件或装配体模型所生成的 2D 文档。在 2D CAD 软件中被认为是工程图工具的工具在 SOLIDWORKS 软件中为草图绘制工具。当在 SOLIDWORKS 中开发模型时，您绘制几何实体（如矩形和圆）作为实体特征（如拉伸、旋转、及切除）的基础。您可粗略绘制实体，然后准确标注尺寸。从草图到模型一直到工程图的总过程如下：1、在零件文件中，打开一草图并粗略绘制一实体，如矩形。2、准确给草图标注尺寸。3、拉伸草图以形成一 3D 实体基体特征，此将成为零件的基础。4、
通过SOLIDWORKS全局变量实现特殊单位显示

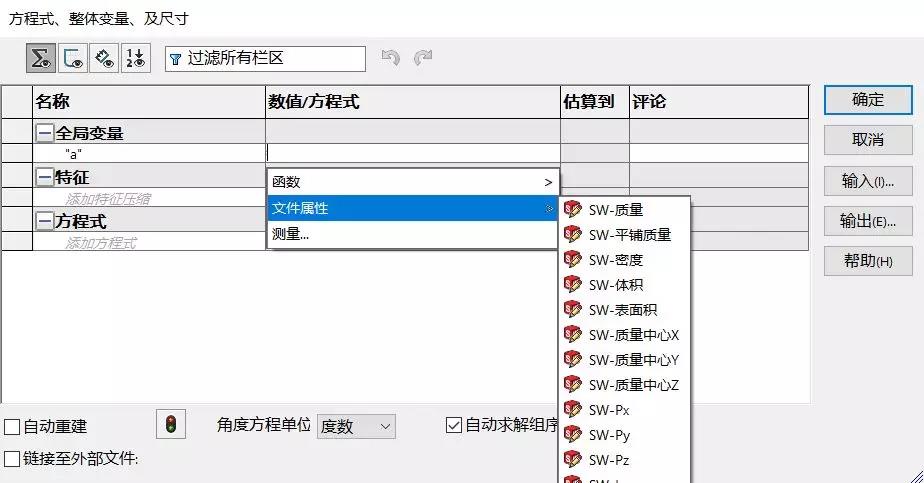

在工程图中需要显示零件中的表面积参数，SW本身就具有表面积的属性，可以直接链接显示，但是单位只有系统默认的单位设置，没有分米的单位。SOLIDWORKS本身的单位中并没有分米的单位，部分客户基于自己的特殊要求想显示可以利用SOLIDWORKS的全局变量加文件属性进行自定义设置。01创建全局变量在“方程式”中创建全局变量“a”，链接SW的表面积属性，此时评估的数值基于当前的单位系统零件本身的表面积。如果当前是米的单位那么对于添加的表面积乘以100，得到基于平方分米的数值。02创建文件属性—
SOLIDWORKS2019——CAD模板转SW工程图模板

可能很多公司之前都是用CAD出二维图纸的，在刚使用Solidworks的时候，没有二维图模板，但是又不想重新绘制模板，怎么办呢？可以把CAD模板，转换成Solidworks二维图模板，下面将讲解详细步骤。一、文件——打开（dwg格式文件）二、默认下一步三、选择所需图层，单击下一步四、选择图纸格式五、框选你所有的图纸，ctrl+c复制六、编辑图纸格式七、粘贴，并文件另存为工程图模板八、新建——高级——选择模板【总结】这样就可以加快我们的工作效率，以前有的模板，也没必要再去绘制一遍了。
技术分享对称自平衡模型的有限元分析技巧

【问题描述】：在机械设备中，经常会遇到使用过盈配合来连接两个部件。过盈配合通常发生在孔与轴的配合中，并且孔与轴承受了相对平衡的挤压力，受力零部件的材料强度及变形对产品的性能有一定的影响。在设计阶段设计出合格的产品，对于企业来说能节省很大的成本，缩短研发周期。【方案介绍】：一个企业设计研发能力的提升，跟设计仿真软件的应用有着紧密的联系。SOLIDWORKS Simlation作为一款面向设计工程师的有限元分析软件，再易用性、与设计软件的集成性上有着很大的优势。在处理过盈配合的部
技术分享 SOLIDWORKS2019——筋特征的创建

【问题描述】：创建筋特征的时候，经常会出现很多问题？那么怎么创建才能使你的筋特征不会出现失败呢？【方案介绍】：筋是从开环或闭环绘制的轮廓所生成的特殊类型拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。您可使用单一或多个草图生成筋。您也可以用拔模生成筋特征，或者选择一要拔模的参考轮廓。一、扫描拉伸方向与草图平面垂直注：三个方向上都要有阻挡才能生成筋特征1.1带拔模角度的筋特征二、拉伸方向与草图平面垂直（复杂）三、拉伸方向与草图平面平行注：尽量添加穿透的
SOLIDWORKS Electrical 关联电缆方法

目前很多电气设备公司的电气设计部在电气设计时，需要将很多电线和与一个电缆关联到一起。从而与实际中布线时采用的电缆相对应。SOLIDWORKS公司针对市场对这方便的需求，在SOLIDWORKS Electrical中提供了关联电缆方法，这样一来，设计师在电气设计时，就可以将实际布线用的线缆在电气原理设计时对应到一起。方法一，在布线方框图中布线，选中电缆，并选中电缆并与对应连接点连接，如图1和2图1选择电缆型号图2定义连接点连接方法二，在原理图中使用关联芯，右击原理图电线并选中电缆芯，如图3和4图
如何给SolidWorks工程图添加条型码？

什么是条形码？条形码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到广泛的应用。为什么要给SolidWorks工程图添加条形码？给SolidWorks工程图图纸添加条码可以实现与办公自动化系
